Sterowana PLC Sterowana gazowana maszyna do napełniania napojów bezalkoholowych, sprzęt do butelkowania napojów gazowanych

Sterowana PLC Napełniana gazowana maszyna do napełniania napojów bezalkoholowych, sprzęt do butelkowania napojów gazowanych

Nasz opis maszyny:

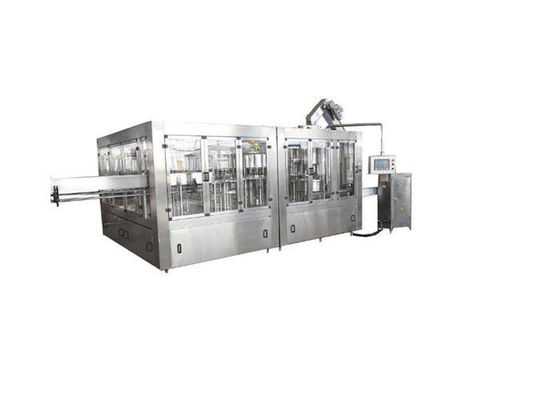

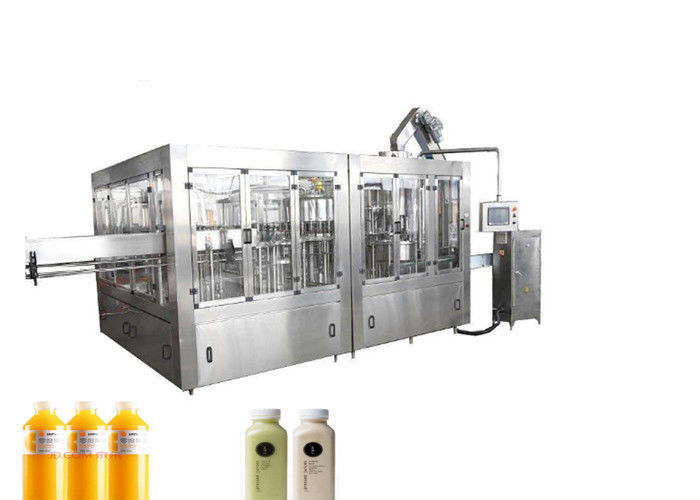

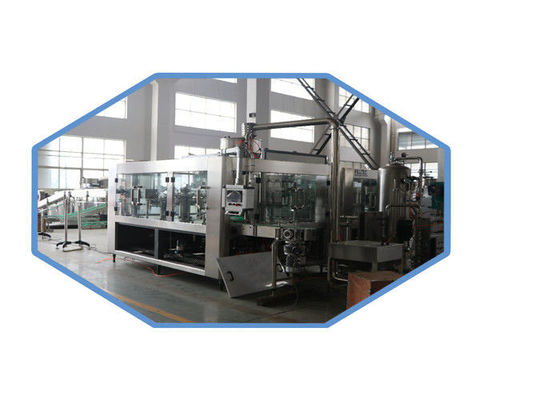

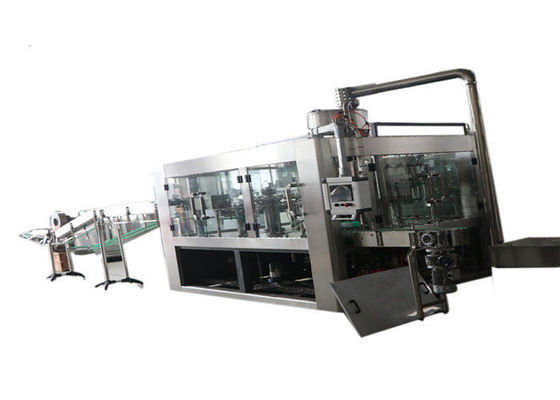

The mono-bloc machine is integrated with rinsing, filling and capping together; Maszyna monoblok jest zintegrowana z płukaniem, napełnianiem i zamykaniem; this product is used for carbonated drink packed in PET bottles; ten produkt jest stosowany do napojów gazowanych pakowanych w butelki PET; The most advanced technology from Japan and Germany is employed in the design. W projektowaniu zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.

The bottle enters into the rinsing part of three-in-one machine through air conveyor. Butelka wchodzi do części płuczącej maszyny trzy w jednym za pośrednictwem przenośnika powietrznego. The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. Chwytak zainstalowany na tarczy obrotowej łapie butelkę i obraca ją o 180 stopni i sprawia, że ​​wąskie gardło staje się ziemią. In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. W specjalnym obszarze płukania dysza chwytaka rozpyla wodę, aby przepłukać butelkę w ścianie.

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. Po przepłukaniu i opróżnieniu butelka obraca się o 180 stopni wzdłuż szyny prowadzącej i sprawia, że ​​wąskie gardło jest skierowane ku niebu. Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. Następnie przepłukaną butelkę przenosi się do części napełniającej za pomocą koła gwiaździstego butelki. The bottle that enters into the filler is hold by neck holding plate. Butelka, która wchodzi do wypełniacza, jest przytrzymywana przez szyjkę mocującą. The filling valve acted by the cam can realize up and down. Zawór napełniający uruchamiany przez krzywkę może realizować się w górę i w dół. It adopts pressure filling way. Przyjmuje sposób napełniania ciśnieniowego. The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. Zawór napełniający otwiera się i zaczyna napełniać, gdy przesuwa się w dół i dotyka wąskiego gardła, zawór napełniający przesuwa się w górę i opuszcza wąskie gardło po zakończeniu napełniania.

The full bottle is transferred to the capping part through hold neck transition poking wheel. Pełna butelka jest przenoszona do części zamykającej za pomocą kółka zaczepowego z przejściową szyjką. The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. Stop nóż do wkręcania utrzymuje szyjkę butelki, utrzymuje butelkę w pozycji pionowej, nie obracając się. The screw capping head keeps in revolution and autorotation. Głowica zamykająca śrubę obraca się i obraca automatycznie. It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. Może zakończyć cały przebieg zamykania, w tym łapanie, prasowanie, wkręcanie, rozładowywanie poprzez działanie krzywki. The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. Pełna butelka jest przenoszona do przenośnika wylotowego butelki do następnego procesu za pomocą koła szturchającego. The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet Cała maszyna jest zamknięta oknami, wysokość zamkniętego okna jest wyższa niż szczyt maszyny 3 w 1, w dolnej części zamkniętego okna ma wylot powietrza powrotnego

The whole machine is controlled by PLC with touch-screen as the human-machine interface. Cała maszyna jest sterowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna. The amount of the drinks in the storage tank can be controlled automatically. Ilość napojów w zbiorniku może być kontrolowana automatycznie. The filling and capping will be stopped automatically when there is no bottle. Napełnianie i zamykanie zostanie zatrzymane automatycznie, gdy nie będzie butelki. When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. W przypadku nieprawidłowego naprężenia butelek lub gdy nakrętki nie są dostępne, maszynę można zatrzymać automatycznie.

1. ta linia do napełniania węglanowego, w tym monoblokowa maszyna do napełniania pierścieni 3 w 1, tunel ostrzegawczy, suszarka do butelek (nóż powietrzny), automatyczna maszyna do etykietowania rękawów termokurczliwych, tunel termokurczliwy, drukarka atramentowa, maszyna do pakowania w folię termokurczliwą itp.

2. Pojemność butelki: 500 ml

3. prędkość napełniania: 3500 bph.

Funkcja :

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. Z wyjątkiem dolnej ramy, części przekładni i niektórych części, które muszą być wykonane ze specjalnych materiałów. Other spare parts are made of stainless steel 304. Inne części zamienne są wykonane ze stali nierdzewnej 304.

2. Łożysko toczne jest wykonane ze stali nierdzewnej, pierścień uszczelniający jest wykonany z materiału EPDM, a tworzywo sztuczne z UMPE.

3. Chwytak jest wykonany ze stali nierdzewnej, a miejsce, w którym trzyma się wąskie gardło, jest również wykonane ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest dużo higieniczne, trwałe i nie ma części szybko zużywających się, części śrubowe wąskiego gardła można uniknąć zanieczyszczenia gumowym chwytakiem.

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. Chwytak wyposażony w wysokowydajną dyszę spryskującą może rozwinąć się do dowolnej pozycji wewnętrznej ścianki butelki i oszczędzić wodę do płukania. There is a cover above the spray nozzle which can prevent water spilling; Nad dyszą rozpylającą znajduje się pokrywa, która może zapobiec rozlaniu wody; and there are regulatory recycle slot and recycle pipes under the nozzles. pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.

5. Czas płukania można zagwarantować na 4 sekundy.

6. Dostosowując wysokość części obrotowych w celu dostosowania do różnej wysokości butelki

7. Motywacja pochodzi z układu napędzanego w ramach przekazywanych przez sprzęt.

8. Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny

Parametr techniczny
